U području kontrole industrijske tekućine, kovačni ventili igraju ključnu ulogu. Kao pouzdani dobavljač valstava Forge Ball, iz prve sam ruke bio svjedok važnosti razumijevanja odnosa između veličine ventila i brzine protoka. Ovo znanje ne samo da osigurava optimalne performanse u raznim aplikacijama, već također pomaže kupcima donositi informirane odluke pri odabiru pravog ventila za svoje sustave.
Razumijevanje forge kuglica ventila
Kuglični ventili su vrsta četvrtinog ventila koji koristi šuplju, perforiranu i okretnu kuglu za kontrolu protoka tekućine ili plina. Poznati su po svojoj izdržljivosti, pouzdanosti i izvrsnim mogućnostima isključivanja. Proces kovanja koji se koristi u njihovoj proizvodnji rezultira jačim i robusnijim kućištem ventila, što ih čini prikladnim za primjenu visokog tlaka i visoke temperature.
Osnove brzine protoka
Brzina protoka, često mjerena u jedinicama poput kubičnih metara na sat (m³/h) ili galona u minuti (gpm), odnosi se na volumen tekućine koja prolazi kroz ventil u određenom razdoblju. To je kritični parametar u sustavima za kontrolu tekućine jer određuje učinkovitost procesa. Čimbenici poput diferencijala tlaka preko ventila, viskoznost tekućine i unutarnji promjer ventila utječu na brzinu protoka.
Odnos između veličine ventila i brzine protoka
Veličina kugličnog ventila kovanice obično se određuje njegovom nominalnom promjerom, što je standardizirana mjera unutarnjeg promjera ventila. Općenito, postoji izravan odnos između veličine ventila i brzine protoka. Veća veličina ventila omogućava veću presjeknu površinu za prolazak tekućine, što zauzvrat dovodi do većeg protoka.
Pogledajmo bliže načela koja stoje iza ove veze. Prema načelu kontinuiteta u mehanici tekućine, proizvod poprečnog presjeka cijevi ili ventila, a brzina tekućine ostaje konstantna duž struje (pod pretpostavkom nekompresibilnog protoka). Matematički, to se izražava kao (a_1v_1 = a_2v_2), gdje je (a) područje presjeka i (v) je brzina fluida.
Za kuglični ventil kova, veći nominalni promjer znači veće presjek (a). Ako razlika tlaka preko ventila ostaje konstantna, kako bi se zadovoljila jednadžba kontinuiteta, brzina tekućine (V) može se lagano smanjiti, ali povećava se ukupni protok (što je produkt poprečnog presjeka i brzine).
Međutim, važno je napomenuti da taj odnos nije uvijek linearna. Ostali čimbenici mogu se pojaviti, poput dizajna ventila i prisutnosti bilo kakvih unutarnjih opstrukcija. Na primjer, ventil sa složenom unutarnjom strukturom može uzrokovati više turbulencija i otpora protoka, čak i ako ima veliki nominalni promjer.
Čimbenici koji utječu na odnos
Dizajn ventila
Dizajn kugličnog ventila kova može značajno utjecati na brzinu protoka. Na primjer, ventil za kuglični otvor ima provrt iste veličine kao i cijev na koju je spojena, omogućavajući neograničeni protok. Suprotno tome, smanjeni loptni ventil ima manju provrtom, što ograničava protok i smanjuje brzinu protoka u usporedbi s punim lučnim ventilom iste nominalne veličine.
Svojstva tekućine
Svojstva tekućine koja se kontrolira također igraju ulogu. Viskozne tekućine, poput ulja, teku sporije od manje viskoznih tekućina, poput vode. To znači da će za određenu veličinu ventila protok viskozne tekućine biti niži od one manje viskozne tekućine u istim uvjetima tlaka.
Diferencijal tlaka
Razlika tlaka preko ventila je još jedan važan faktor. Viši diferencijal tlaka može povećati brzinu protoka kroz ventil, bez obzira na njegovu veličinu. Međutim, postoje ograničenja koliko tlaka može izdržati ventil, a prekoračenje tih granica može dovesti do kvara ventila.
Odabir veličine desnog ventila za željenu brzinu protoka
Prilikom odabira koprive kuglice za određenu primjenu ključno je razmotriti željeni protok. Prvo odredite potrebnu brzinu protoka na temelju zahtjeva procesa. Zatim se obratite podacima koeficijenta protoka proizvođača ventila ((C_V)). Koeficijent protoka je mjera kapaciteta ventila za prolazak tekućine i definiran je kao broj naslona američkih galona u minuti vode na 60 ° F koji će kroz ventil teći s padom tlaka od 1 psi.
Korištenjem vrijednosti (C_V), možete izračunati odgovarajuću veličinu ventila za željenu brzinu protoka. Na primjer, ako znate potrebnu brzinu protoka i diferencijal tlaka kroz ventil, možete koristiti sljedeću formulu za procjenu vrijednosti (C_V):
(C_v = \ frac {q} {\ sqrt {\ delta p}})
gdje je (q) brzina protoka i (\ delta p) je diferencijal tlaka. Nakon što imate vrijednost (C_V), možete se obratiti katalogu proizvođača za odabir veličine ventila s (C_V) vrijednošću koja ispunjava ili premašuje vašu izračunatu vrijednost.
Prijave i razmatranja
U različitim industrijama odnos između veličine ventila i brzine protoka ima posebne implikacije. U naftnoj i plinskoj industriji, gdje se velike količine tekućine trebaju transportirati na velike udaljenosti, za osiguranje visokih protoka često se koriste kuglični ventili u velikoj veličini. S druge strane, u farmaceutskoj i prehrambenoj industriji, gdje je potrebna precizna kontrola malih protoka, ventili manje veličine mogu biti prikladniji.
Također je važno razmotriti dugotrajnu performanse ventila. Ventil koji je prevelik za prijavu može dovesti do neučinkovitog rada, jer se ventil možda ne koristi u potpunosti. Suprotno tome, ventil koji je premali može uzrokovati prekomjerni pad tlaka i smanjenu brzinu protoka, što može utjecati na ukupne performanse sustava.
Ostale opcije ventila za krivotvorenje

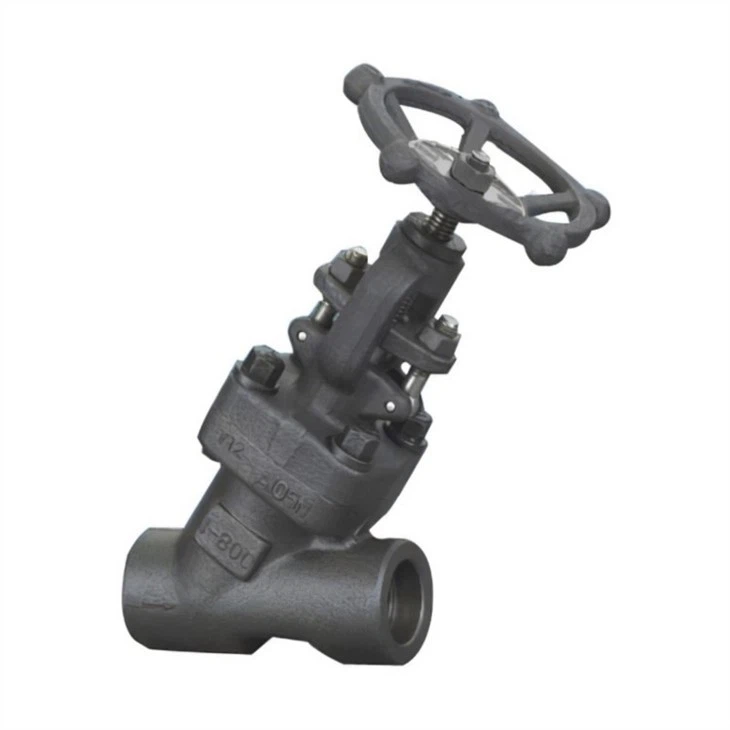

Kao dobavljač kopriva ventila nudimo širok raspon proizvoda za ventile, osim kuglica. Na primjer, imamoKrivotvoreni y - Tip globus ventil, što je pogodno za aplikacije gdje je potrebna precizna kontrola protoka. Dizajn tipa Y omogućuje bolje karakteristike protoka i smanjeni pad tlaka u usporedbi s tradicionalnim ventilima Globe.

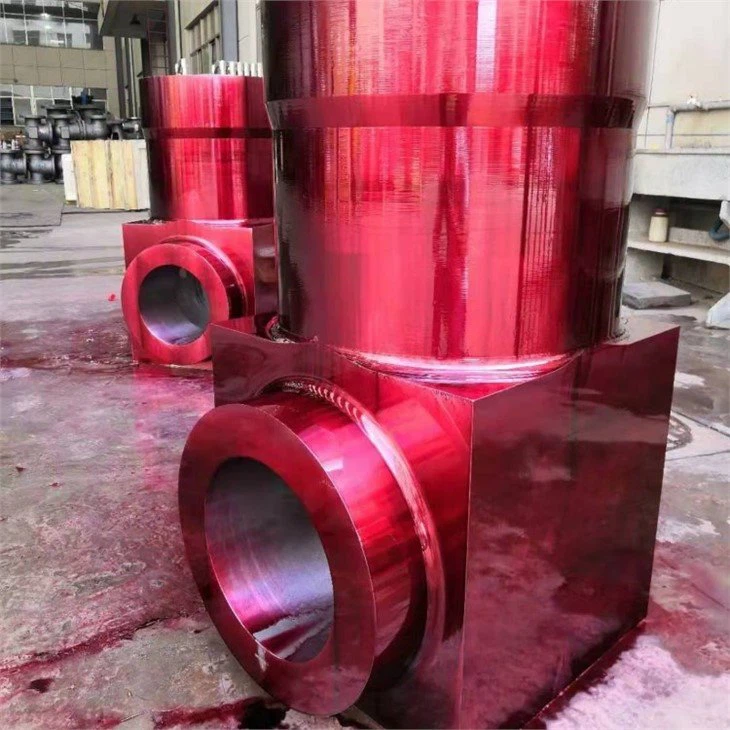

Također pružamoKovani ventil za vrata za brtvenu tlaku, što je idealno za primjenu visokog tlaka i visoke temperature. Ti su ventili dizajnirani tako da izdrže ekstremne uvjete i pružaju pouzdano isključivanje.
Druga opcija jeKovani ventil za globus, koji se obično koristi u sustavima u kojima su potrebni za gas i kontrolu protoka.
Zaključak
Razumijevanje odnosa između veličine ventila i brzine protoka u kugl ventila kova je neophodno za osiguravanje učinkovitog i pouzdanog rada sustava upravljanja tekućinom. Iako veća veličina ventila općenito dovodi do veće brzine protoka, također je potrebno razmotriti i drugi čimbenici poput dizajna ventila, svojstava tekućine i diferencijala tlaka.
Kao dobavljač valve za kuglu, posvećeni smo pružanju našim kupcima visokokvalitetne ventile i stručne savjete o odabiru ventila. Ako ste u procesu odabira koprive kuglice za svoju prijavu ili imate bilo kakvih pitanja o odnosu između veličine ventila i brzine protoka, pozivamo vas da nas kontaktiramo na detaljnu raspravu i da započnete postupak nabave. Naš tim stručnjaka spreman je pomoći u pronalaženju savršenog rješenja za ventil za vaše potrebe.
Reference
- Crane Co., "Protok tekućine kroz ventile, okovi i cijev", Tehnički rad br. 410.
- Miller, DS, "Sustavi unutarnjeg protoka", BHRA Fluid Engineering, 1990.
